EIGENSCHAFTEN
Um die Haftkraft des Magneten voll auszunützen, muss
die Ankerplatte mindestens denselben Durchmesser haben
wie die Polfläche des Haftmagneten
Bestehend aus einer verzinkten Grundplatte, einem elastischen Verbindungsstück und einer verzinkten Ankerplatte
Das elastische Verbindungsstück gleicht einen Winkel zwischen Feuerschutztür und Oberfläche des Haftmagneten
bis zu 10° aus
Zudem muss die Ankerplatte plan auf der Polfläche des
Haftmagneten aufliegen
Geprüft in Verbindung mit den DICTATOR Haftmagneten
EIGENSCHAFTEN
Um die Haftkraft des Magneten voll auszunützen, muss
die Ankerplatte mindestens denselben Durchmesser haben
wie die Polfläche des Haftmagneten
Bestehend aus einer verzinkten Grundplatte, einem elastischen Verbindungsstück und einer verzinkten Ankerplatte
Das elastische Verbindungsstück gleicht einen Winkel zwischen Feuerschutztür und Oberfläche des Haftmagneten
bis zu 10° aus
Zudem muss die Ankerplatte plan auf der Polfläche des
Haftmagneten aufliegen
Geprüft in Verbindung mit den DICTATOR Haftmagneten
Normalausführung (N) für Türschließer TS93, TS 92, und TS 91Höhenverstellbar mit HebelSilberDIN-R und DIN-L verwendbarGeprüft nach EN 1154Dormakaba 64010001

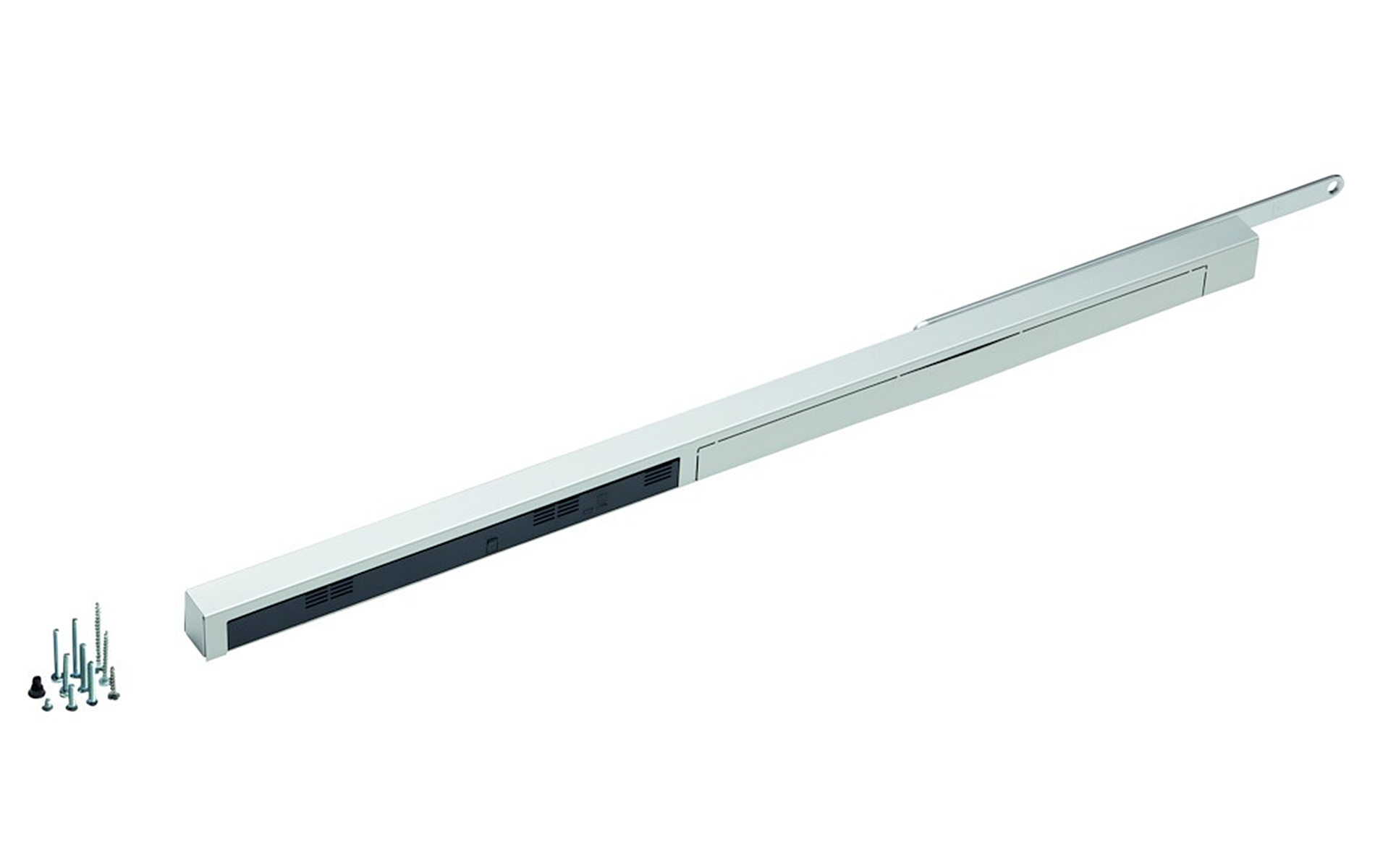

DORMA TS 93 GSR-EMF 2/BG BandgegenseiteTürschließer für eine zweiflügelige Türe mit durchgehender Gleitschieneintegrierter, mechanischer Schließfolgeregelungohne integriertem RauchmelderElektromechanische Feststellungen in Gang- und Standflügel Montage auf der BandgegenseiteGleitschienen-Türschließer nach EN 1154,mit CE-Kennzeichnung, im Contur Design,mit stark abfallendem Öffnungsmoment und integrierter, mechanischer Schließfolgeregelung,Bauhöhe 30 mm geprüft gemäß EN 1158.Elektromechanische Feststellungen in Gang- und Standflügel, 24 V DC nach EN 1155,Montage auf der Bandgegenseite.Feststellpunkte stufenlos zwischen 80° und 120° justierbar.Schließgeschwindigkeit, Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowieSchließverzögerung über Ventil komfortabel von vorne einstellbar.Montagekonsole mit universellem Lochgruppensystem.Schließfolgeregelung über ein von der Schließhydraulik unabhängiges Schubstangen-Klemmsystem mit Überlastsicherung und durchgehender Verkleidung.DIN-L und DIN-R verwendbar.Allgemein bauaufsichtlich zugelassen vom DIBt, Berlin, in Verbindung mit Feuer- und Rauchschutztüren. Abnahmeprüfung vorgeschrieben.Schließkraft:EN 2-5Farbe:silberfarbigLieferumfang:2 Stück Türschließer1 Stück Gleitschiene mit elektromechanischer Feststellung in Gang- und StandflügelGeeignet für Türbreiten von 1400mm bis 2500mmMontageart:Bandgegenseite
Mit Hebel, Gleitstück, einstellbarer elektromechanischer Feststelleinheit, Rauchmelder, Netzteil, Verkleidung, Schrauben und EndkappenAnschlussmöglichkeit für externe HandauslösungAnschlussmöglichkeit für weitere Rauchmelder und potentialfreiem AlarmkontaktGeprüft nach EN 1155 und 1154 Teil 7, für Türflügelbreiten >950 mmFestellpunkt auf einen Öffnungswinkel ziwchen 80° und 140° einstellbarDormakaba 64070001
für 2-flügelige Türen, BandseiteSchließfolgeregelung, Schubstangenklemmsystem, mit elektromechanischer Feststellung im Stand- und GangflügelIntegrierte RauchmeldezentraleAnschlussmöglichkeiten für weitere Melder und externe HandauslösungGeprüft nach EN 1155Für 1700-2500 mm TürbreiteDormakaba 64235001
Ohne GleitschieneContur DesignSchließkraft stufenlos verstellbar, EN 2-5Für Türflügelbreiten bis 1200 mmSchließgeschwindigkeit und Endschlaf stufenlos einstellbarMit Öffnungsdämpfung und SchließverzögerungDIN-R und DIN-L verwendbarMontage auf der Bandseite oder Kopfmontage auf der Bandgegenseite
Ein Schließkörper für alle 4 Monagearten, DIN-L / DIN-RDrei verschiedene SchließbereicheFür Türflügelbreiten bis 1400 mmÖffnungsdämpfung und Schließverzögerung in allen MontageartenXEA DesignEN 1-6
Betriebsspannung 24 VDC +/-10 % Temperaturbereich -20 °C bis +60 °C Oberfläche Stahl verzinkt Remanenz 0 N Einschaltdauer 100 % Elektrischer Anschluss seitliche Anschlußklemme am Magnet Haftkraft EM GD 70 1450 N Stromaufnahme EM GD 70 71 mA (1,7 W)
0,50 Kg
Für Türschließer TS 5000 an 2-flügeligen TürenDurchgehend mit integrierter mechanischer SchließfolgeregelungBeidseitiger elektromechanischer FeststellungIntegrierter Rauchschalterzentrale und HebelnNormalmontage auf der Bandseite
Für Türschließer TS 3000 V und TS 5000 an 1-flügeligen TürenBauhöhe 30 mmElektromechanischer FeststellungFestellwinkel 80° - 130° stufenlos einstellbarIntegrierter Rauchschalter und Netzteil, 230 VMontage auf Bandseite
Schließkraft einstellbarGr. EN 1-6 für Türflügelbreiten bis 1400 mm , Gr. 5-7 bis 1600 mmOptische Anzeige der SchließkraftSchließgeschwindigkeit, Endschlag und Öffnungsdämpfung einstellbarDIN-R und DIN-L verwendbarNormalmontage Bandseite, Kopfmontage möglich
ohne Gleitschiene, ohne Hebel, geprüft nach EN 1154Schließkraft stufenlos einstellbar, für Türflügelbreiten bis 1400 mmSchließgeschwindigkeit, Öffnungsdämpfung, Endschlag einstellbarÖffnungswinkel Bandseite bis max. 180°Barrierefrei nach DIN 18040 bis 1100 mm Türflügelbreite ( EN 4)DIN-R und DIN-L verwendbar
